壁一面ホワイトボード化 完成編
試作によってホワイトボードシート＋プラダンの組み合わせがベストマッチであることがわかったので、いよいよ壁一面をホワイトボードで埋め尽くす！
設計
ホワイトボードを組み立てるための部材を購入する前に、どんな部材がどれくらい必要になるのか把握するため、設計を行う。
まずはホワイドボード化する壁の寸法をメジャーで測定する。
次にプラダンが何枚必要か把握するために、図面上で壁にプラダンを（パズルのように）当てはめて、枚数の構成を検討する。
最後にプラダンをどうカットするのか、他にも何か加工が必要な部材があればどうするのかについて、方針を立てる。
| 使う工具類 |
|---|
| メジャー(2m) |
| Excel(お絵かきできるツールならなんでも可) |
壁の寸法測定
メジャーを使って測るだけ。
リビングの一番広い壁をホワイトボード化するので、横幅はゆうに3mを超えている。
高さについては、実使用を考えると天井付近はいらないのだが、壁一面がホワイトボードで埋め尽くされているという見栄えも重要なので、できるだけ天井ギリギリまで伸ばすことにする。
プラダンの構成検討
先ほど測定した壁の寸法を元に、かんたんな図面を作成する。
そして図面上でプラダンをはめ込んでみて、何枚必要か調べてみる。
プラダンは試作の時にホームセンターで調査したとおり、１枚 910 x 1820 mmのサイズのものを使う。
図面は本格的なものである必要はないので、とりあえずExcelでお絵描きした。

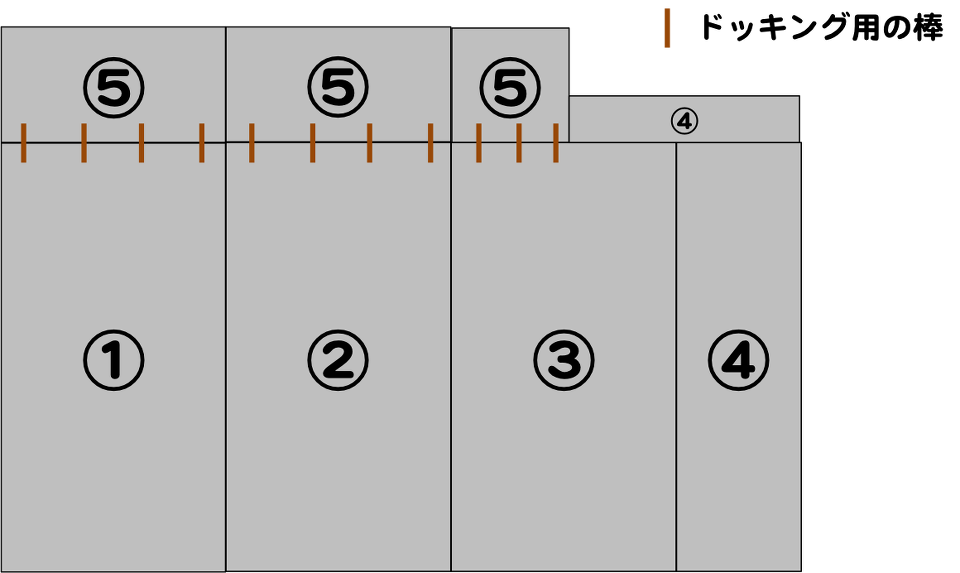

図面を作ってみると、こんな感じになった。
①〜③はカットせず、そのまま使う。
④、⑤はカットして使う。
トータルで５枚必要になることがわかった。
⑤は何か棒のようなものをプラダンの空洞部分に差し込んで、①、②、③それぞれとドッキングさせる方針にした。
ということで適当な棒をあとで購入する部材リスト（後述）に追加。
さらにこれらのプラダンを壁に固定するための両面テープも部材リストに追加。
ホワイトボードシートの選定／構成検討
プラダンに貼り付けるホワイトボードシートは部材の選定から行う必要がある。 もちろん寸法の設計も行う。
試作で使ったマス目付きホワイトボードシート(788 x 1085 mm, 407円)をせっせと貼り合わせても良いのだが、できればマス目のない無地のものにしたいので、ネットで調べてみた。

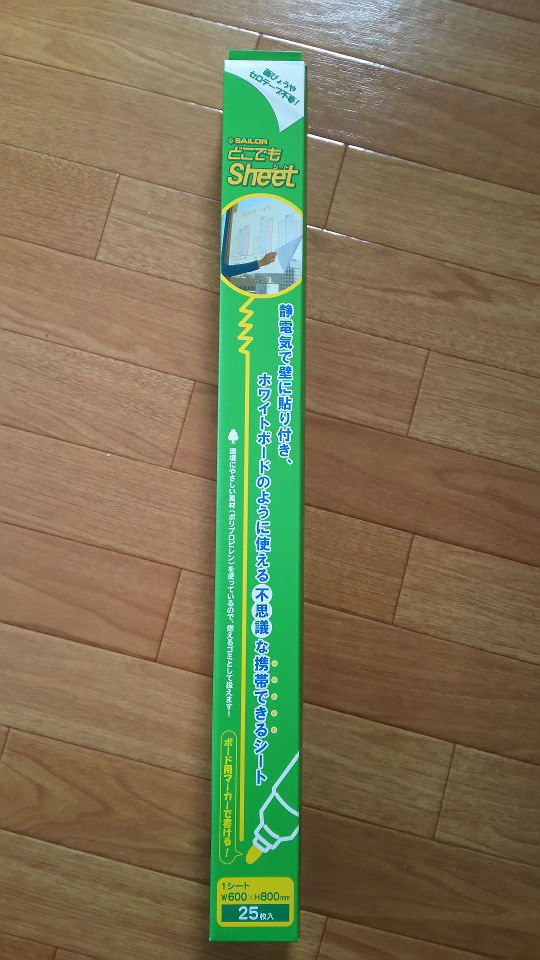

セーラーどこでもシート http://www.sailor.co.jp/lineup/dokodemo-sheet/31-3500
これがまさに欲しかった無地のホワイトボードシートである。
安くて、しかも静電気で貼り付く！
600 mm x 20 mのロールになっているので、壁を埋め尽くすには十分な量である。
これだけあれば、細かく寸法を設計せずともふんだんに使えるし、失敗もできるので、わざわざホワイトボードシートの枚数を検討するための図面は作らず、作業しながら思いついたとおりの枚数構成で貼り付けていくことにする。
カットするプラダンの設計

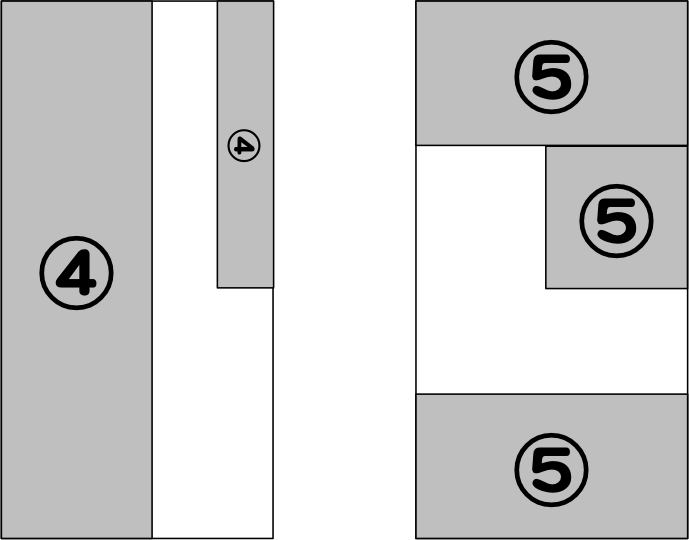

設計というほどでもないが、以下の図面のように２枚のプラダンをカットすることにする。
また、以下の図面のようにドッキングするため、適当な棒を１１本ほど用意する必要がある。
ドッキング用の棒はホームセンターで良さそうなものを探すことにする。
その他
試作編でも書いたように、ホワイトボードとしてマーカーで書いたり消したりできれば十分なので、今回はマグネット対応しない。
マグネットは個人的にはほぼ使わない上に、高コストかつホワイトボード重量大幅アップ（＝壁への固定が難しくなる）というデメリットも無視できない。
ホワイトボードシートを貼り付ける土台をプラダンにしたので、何か紙を貼り付けたいのなら押しピンなどを使って穴を開けることもできる。
部材発注
設計が完了したので、部材を手配する。

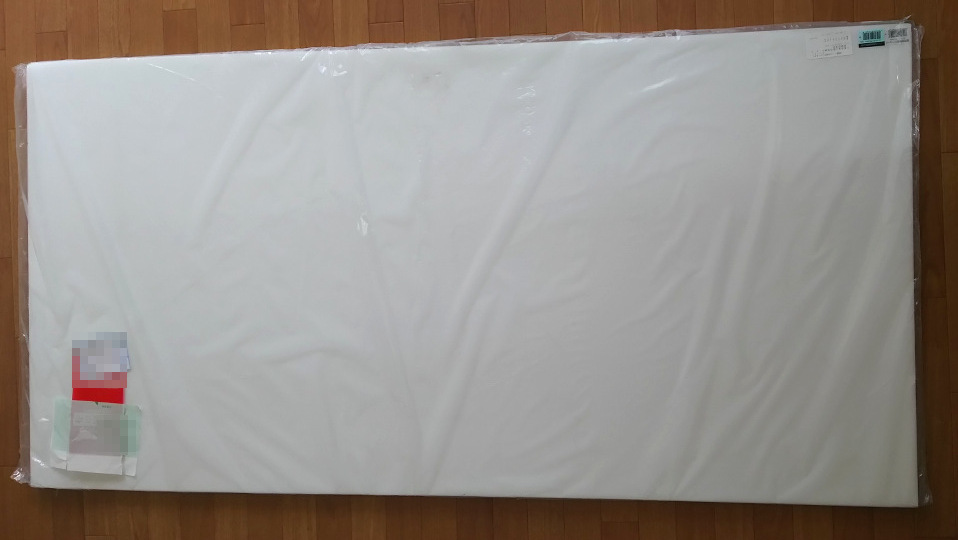

プラダンはモノタロウで購入。
アイリスオーヤマ／PD-1894/1セット(5枚) 4,170円

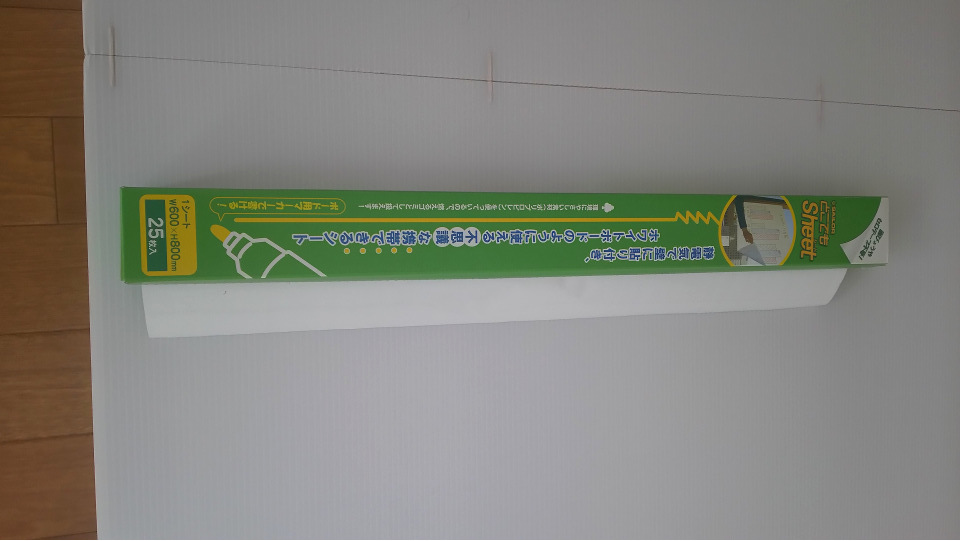

ホワイトボードシートはLOHACOで購入。
セーラー万年筆 どこでもシート 1箱（25シート入） 3,066円

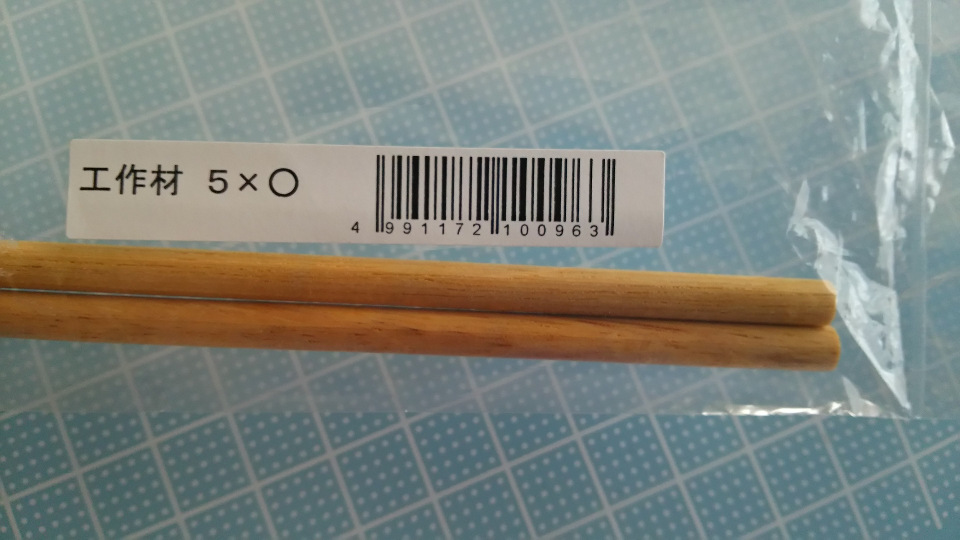

ドッキング用の棒はホームセンターで工作用の丸棒を購入。
φ5mm 工作用丸棒 5 x 900 mm 2本入り 183円

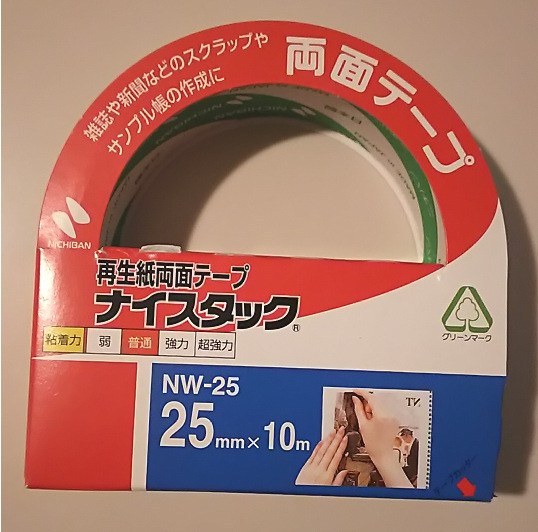

両面テープは同じくホームセンターで購入。
ナイスタック NW-25 25 mm x 10 m 386円

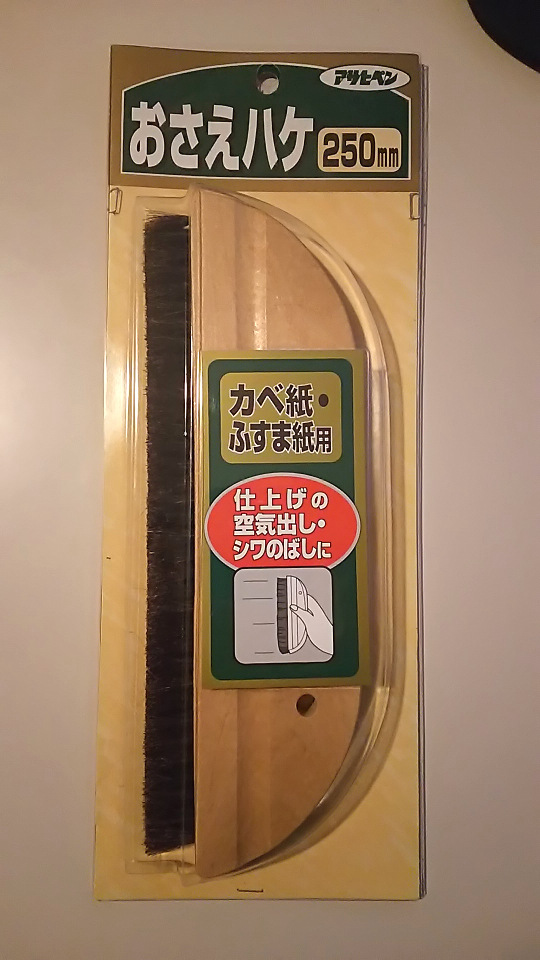

さらに、ホワイトボードシートを均一できれいにプラダンへ貼り付けられるように、壁紙を貼る時に空気だしやシワ伸ばしに使われている刷毛をホームセンターで購入。
アサヒペン おさえハケ 250 mm 689円
部材リストと価格をまとめると以下のようになった。
| 購入品 | 価格(円) |
|---|---|
| アイリスオーヤマ／PD-1894/1セット(5枚) | 4,170 |
| セーラー万年筆 どこでもシート 1箱（25シート入） | 3,066 |
| φ5 mm 工作用丸棒 5 x 900 mm 2本入り | 183 |
| ナイスタック NW-25 25 mm x 10 m | 386 |
| アサヒペン おさえハケ 250 mm | 689 |
| 部材費合計 | 8,494 |
ちなみにこの部材費だと、完成品なら1800 x 900 mmサイズの大型ホワイトボード（マグネット使用可）が買えるかどうかというギリギリのラインになる。
今回はマグネット非対応であるが、3275 x 2300 mm(エアコン部除く)のホワイトボードをこの値段で作ることができる。 これぞDIYの醍醐味である！
製作
以下の手順で作っていく。
step0. ホワイトボードシートをプラダンへ貼り付ける練習
step1. ドッキング用の棒加工
step2. プラダンのカット
step3. エアコン用リモコン台の取り外し
step4. プラダンのドッキング
step5. プラダンの微調整／カット
step6. プラダン裏への両面テープ貼り付け
step7. プラダンへのホワイトボードシート貼り付け
step8. 壁への貼り付け
| 使う工具類 |
|---|
| メジャー(2m) |
| 定規 |
| カッターナイフ |
| ボールペン |
| 工作マット |
| おさえハケ |
step0. ホワイトボードシートをプラダンへ貼り付ける練習
試作ではホワイトボードシートとプラダンの間に空気が入って、ホワイトボードシートが波打ってしまったので、対策として購入したおさえハケを使って練習する。
また今回採用したホワイトボードシートは静電気でどこにでも貼りつくという触れ込みの商品であり、両面テープで固定する必要がないかもしれないので、それを実物で確認するという狙いもある。
が、、、実際に練習してみたところ、残念ながら今回購入したプラダンとホワイトボードシートの組み合わせがよくないらしく、見事にするりと剥がれ落ちてしまう。同じ極（プラスとプラス、またはマイナスとマイナス）に帯電してしまうのだろう。
仕方がないので、プラダンとホワイトボードシートを両面テープで固定することにした。実際に両面テープで貼り付けてみると、両面テープによる段差は全く気にならなかった。
肝心の貼り付け練習は、おさえハケを使うコツが掴めたのでOK。行ったり来たりして往復させるのではなく、一方向に流すようにおさえていくのがポイント。
step1. ドッキング用の棒加工
買ってきた工作用の丸棒そのままだと、プラダンの空洞の部分に入らないので加工する必要がある。

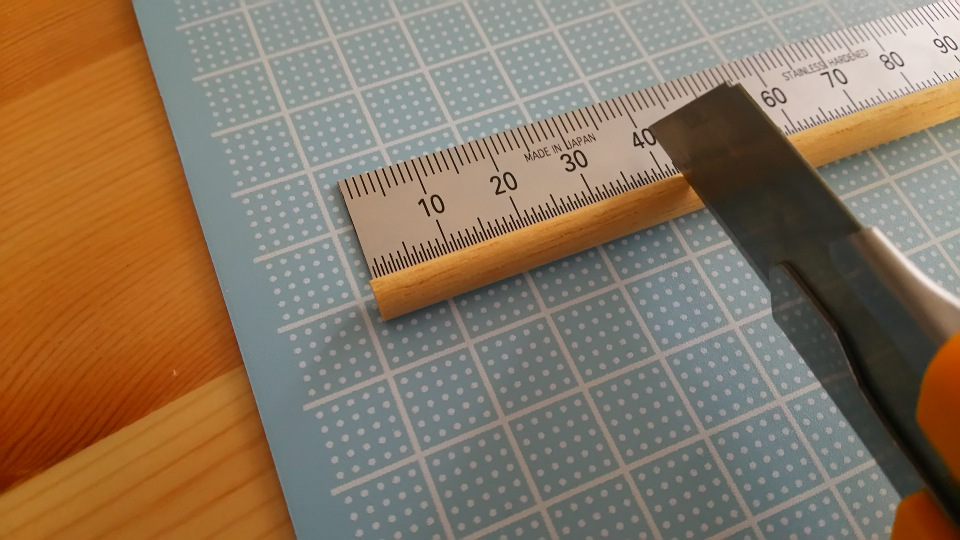

まずカッターナイフで適当な長さにカットする。
そして、カットした棒の両端を細くするように、鉛筆を削るように、もしくはごぼうをささがきするようにして削っていく。
参考｜ごぼうのささがきの仕方
https://cookpad.com/cooking_basics/9808

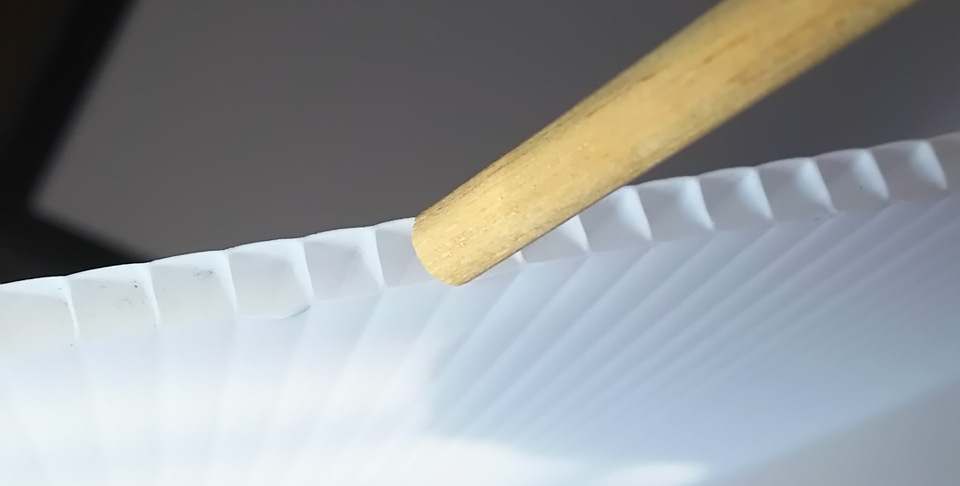

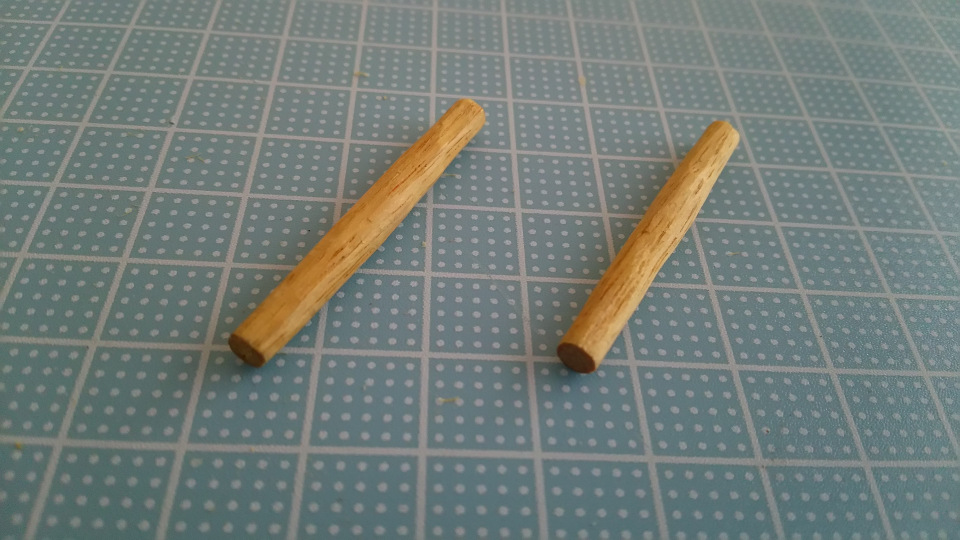

ちょっと分かりにくいが、両端がプラダンの空洞部分に入るくらいに細くなった。
棒の中央付近はあえて削らなかった。 ちょっときつめにプラダンの空洞に差し込んでドッキングした状態で固定されるようにするため。
step2. プラダンのカット

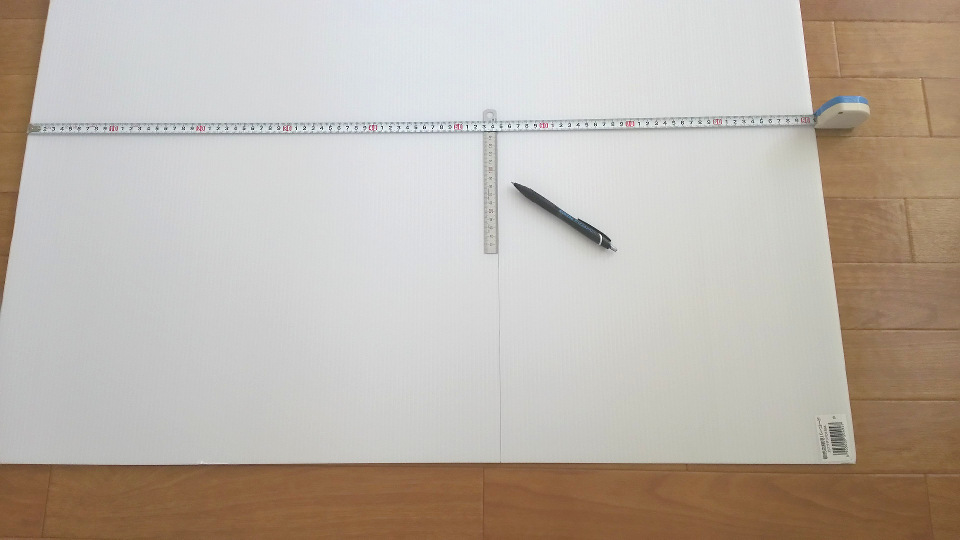

プラダンに直接ボールペンで線を引いてから、カッターナイフでカットしていった。
サクサク簡単にカットできる。 床で作業したので、下に工作マットを引いてカットした。
２枚のプラダンを設計の通りにカットして完了。

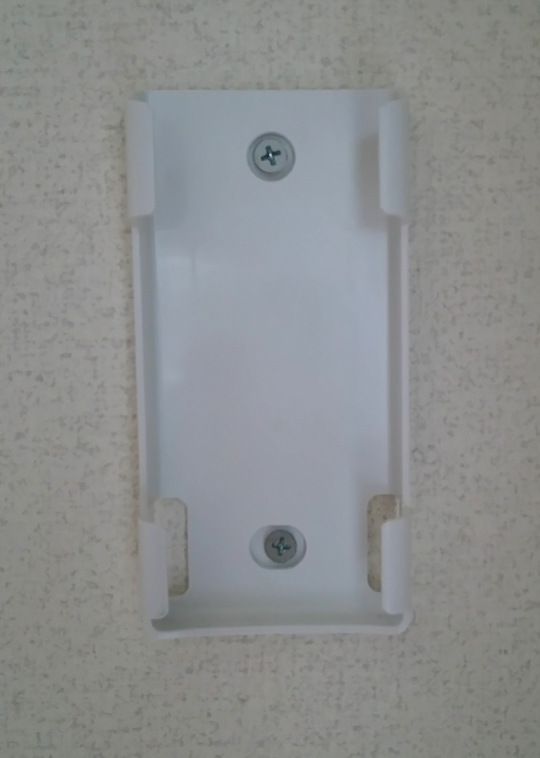

step3. エアコン用リモコン台の取り外し
順番はいつでも良いが、壁に付いているエアコン用のリモコン台を取り外す。
ドライバーでネジを２つ外せばいいだけ。
step4. プラダンのドッキング

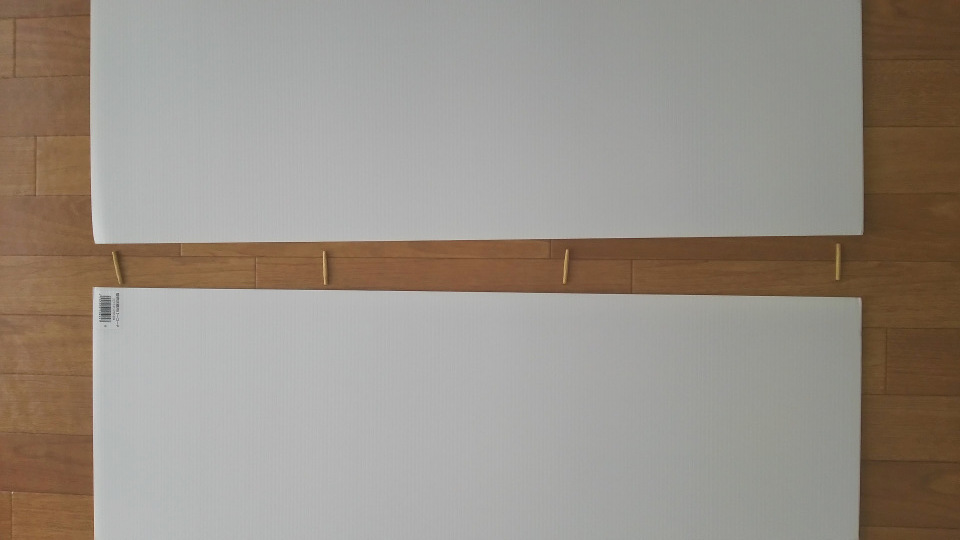

step1.で作ったドッキング用の棒とプラダンをこんな感じで配置して、棒をプラダンの空洞に差し込んでいく。

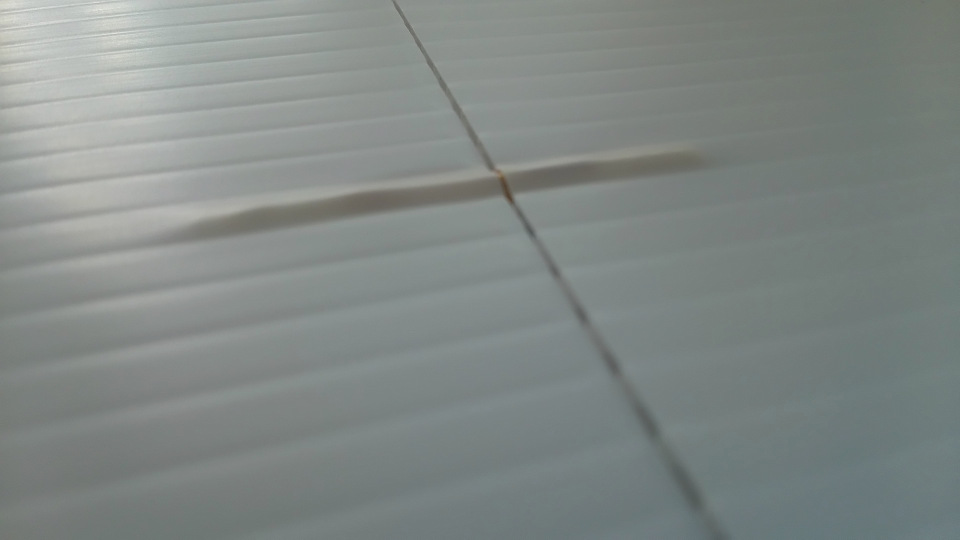

ドッキング後はこんな感じになった。少し盛り上がっているが、プラダンがしっかり固定された。
step5. プラダンの微調整／カット
ドッキングして一枚の大きなプラダンができたので、壁に合わせてみたところ、高さ方向に対して若干大きかった。 微調整のため、カッターで1 cmほどカットした。
step6. プラダン裏への両面テープ貼り付け
ホワイトボードシートは静電気でゴミが付いてしまうので、できれば床に置きたくない。 なので、ホワイトボードシートを貼り付ける前に、壁へ固定するための両面テープをプラダンへ貼り付ける。
特にプラダンの裏表は気にする必要がなかった。 上下３箇所ずつに加え、横も左右２箇所ずつ貼り付けた。
この後、ホワイトボードシートを貼り付ける作業をするので、テープはまだ剥がさない。
step7. プラダンへのホワイトボードシート貼り付け
いよいよホワイトボードシートの貼り付けである。
ホワイトボードシートは料理に使うラップのようにロール状に巻かれているので、プラダンの上で引き出しながら広げていく。

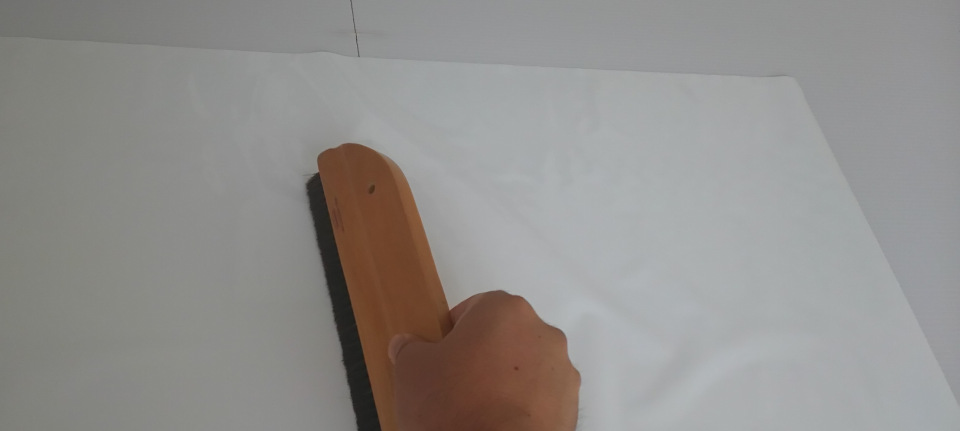

広げた後はシワができているので、おさえハケを使ってシワを取っていく。
ホワイトボードシートはロールから引き出した時に強い静電気が発生しているらしく、step0.で試した時よりは少しプラダンに貼り付いているような感じもあった。
シワ伸ばしは結構キリがない作業のように思えたが、とにかく端から一方向に向かってハケで伸ばしていると、徐々に綺麗にシワが取れていった。
とりあえず半分貼り付けたところ。まだ若干シワが残っているが、かなり綺麗になってきた。

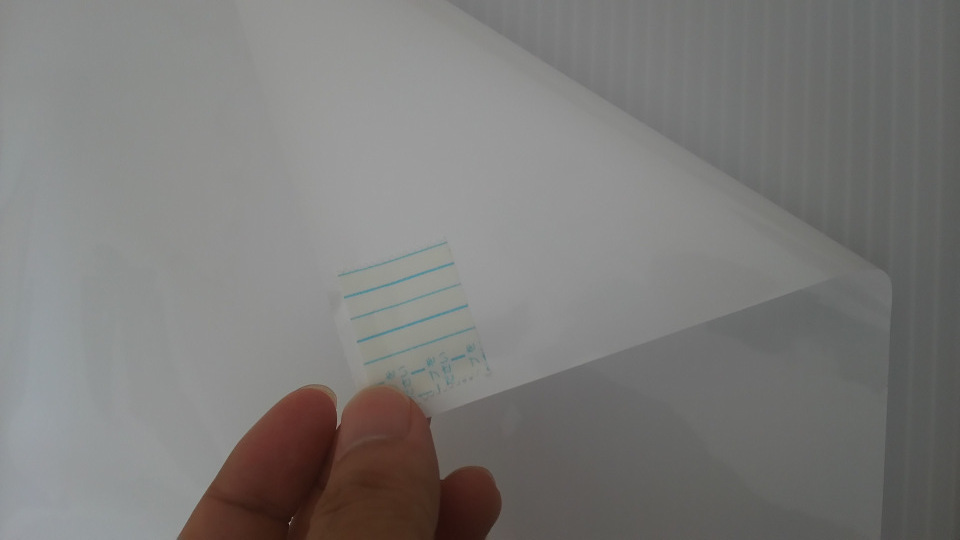

ある程度綺麗になってきたら、端の部分をめくって両面テープをつける。
他のところは静電気で貼り付いているので、このくらいめくってもシワが出てくることはなかった。
step0.で試してみた時よりもホワイトボードシートの面積が格段に大きいことも影響しているのか、静電気による固定の力がそこそこ強かったので、両面テープは四隅に貼れば十分だった。
残りの半分は最初に軽くシワ伸ばしをしてから、プラダンからはみ出る余分なホワイトボードシートをカッターナイフで切り取った。 そして、さらにシワ伸ばし。両面テープ貼り付け。
だんだん慣れてくると、早く綺麗にできるようになった。
無事４枚のプラダンへホワイトボードシートの貼り付け作業が完了。

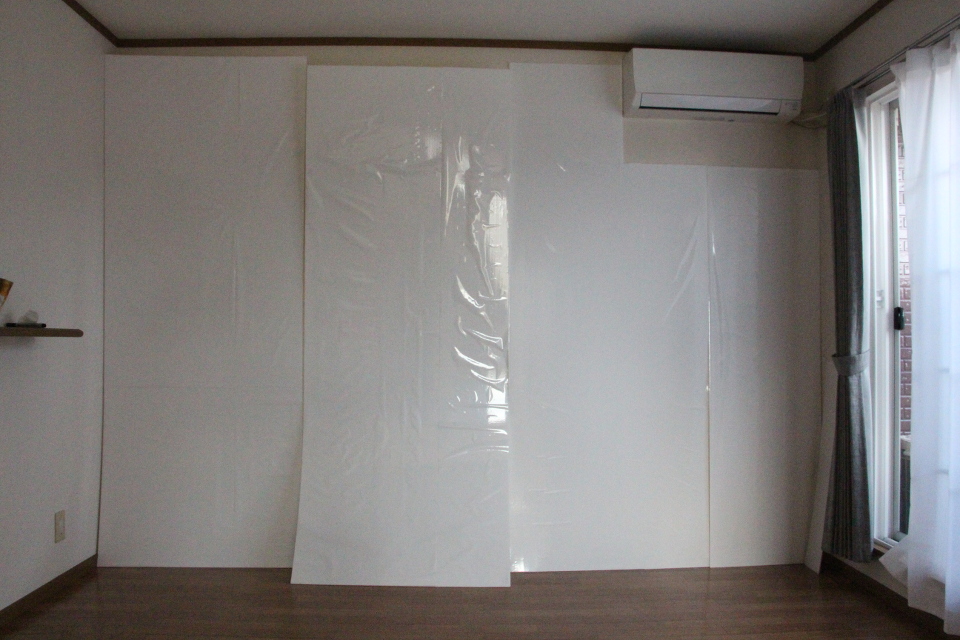

立てかけるとプラダンがしなってしまうので、シワがひどい（笑）
これも後ほど立てた状態でシワ伸ばしする。
step8. 壁への貼り付け
step6.で貼り付けた両面テープのフィルムを剥がして、壁へ貼り付けていく。
この作業を一人でできるところがプラダンを選んだことの最大のメリット。
サイズは大きいが、軽いのでおさえていれば作業中に倒れてきて困るということがない。
壁に立てかけて、両面テープのある箇所を順番に壁に押し付けて貼っていく。
そしてついに完成！！
貼り付けた後もおさえハケを使ってシワ伸ばしをすると、思っていた以上に綺麗に仕上がった！
まとめ
低コストで、特殊な道具や部材を使わずに壁一面をホワイトボードで埋め尽くすことができた。
思い切って自作してみてよかったなと思うほど、実物を前にすると大満足である。
最も大変だったのは、ホワイトボードシートのシワ伸ばし。
これはやっているうちに慣れて上手になってきたので、時間があれば最初の方に作ったものをやり直したい（笑）
とにかくハケのようなシワ伸ばし道具がないと綺麗にできないので、試してみたい人は必ず用意することをオススメする。
余談
その１
プラダンはホームセンターでも買えたのだが、車に入らなかったのでネットで買うことにした。
運送屋さんがプラダンを持ってきた時にすごくニヤニヤしてたので、ひょっとしたら自分も同業者だと思われたのかもしれない（引越し作業とかによく使われるものなので）。
その２
プラダンを両面テープで壁へ固定するのは、少しためらいがあった。
なぜなら試作でかなり強く押し込んで貼り付けたら、剥がす時に壁紙表面のボコボコした部分まで剥がれてしまったから。
ただ全く同じ柄の壁紙のための修理セットがホームセンターに売っていたので、撤去する時に修理すればいいやという結論になった。
というわけで、撤去編（壁紙修理）もいつの日か書くことになるだろう。
その３
両面テープで壁に貼り付けるなら、ドッキングは必要なかったかも（笑）
壁一面ホワイトボード化 試作編
兼ねてから実行に移したいと望んでいた壁一面ホワイトボード化にようやく着手する。
最初は自宅で仕事するために大きなホワイトボードが欲しいという程度だったのだが、大きいものって重そうだなとか、ホワイトボードのキャスター邪魔だなとか、そもそも高いなとか考えているうちにDIYという選択肢にたどり着いた。
理想は映画「マネー・ショート」でクリスチャン・ベイル演じるハードロック好きの天才トレーダーが使っているようなやつである。
試作と部品集め
まずはホワイトボードをDIYで作ったらどんなものができるのかという感触を掴むために試作を作ることにした。
材料についてネットで先人たちの知恵を拝借しようと調べてみると、
- 硬質塩ビ板
- クリーンスチールペーパー
がいいらしいという情報が出てきた。
他にもポスターみたいな感じのホワイトボードシートというものがあるようで、これを何かに貼り付けて使えば立派なホワイトボードになりそう。
とにかく実物を見てみたいので早速ホームセンターへ向かった。
硬質塩ビ板
結構大きなホームセンターに行ったのだが、硬質塩ビ板は910mm x 600mm(1,330円)のものが最大であった。 まずは試作品を作るだけなので十分な大きさだが、これを壁一面に敷き詰めていくとなると、それ相応の枚数が必要になってくるので、お財布に優しくない。
クリーンスチールペーパー／ステンレス板ロール
クリーンスチールペーパーという名の部材はなかったのだが、ほぼ同等のステンレス板ロールというものがあった。これは厚さ0.1mm x 幅600mm x 長さ920mmで2,705円であり、硬質塩ビ板の倍の金額だった。 硬質塩ビ板と違ってマグネットを付けることができるというメリットはあるものの、かなり高い！
また、マグネット対応と謳っているホワイトボードシートもあったのだが、どれも小ぶりであり、巨大なホワイトボードを自作する材料としては単位面積当たりの値段が高すぎるので検討する価値なしであった。
マグネット非対応ホワイトボードシート
硬質塩ビ板もステンレス板ロールもなかなかのお値段だったので、さすがに自作は甘かったかと思いつつ、マグネット非対応のホワイトボードシートを探してみると、マス目入りホワイトボードシートが幅788mm x 長さ1,085mmで407円という破格の値段で売られていた。
起死回生の大発見！というと大げさすぎるが、一気に心を持って行かれた。
ホワイトボード材料まとめ
ここまでのホワイトボード材料をまとめると以下のようになる。
| ホワイトボード材料 | サイズ | 値段(円) | マグネット対応 | 貼り付け用板 |
|---|---|---|---|---|
| 硬質塩ビ板 | 910 x 600 | 1,330 | なし | 不要 |
| ステンレス板ロール | 0.1 x 600 x 920 | 2,705 | あり | 必要 |
| マス目入りホワイトボードシート | 788 x 1,085 | 407 | なし | 必要 |
硬質塩ビ板は薄さの割に硬いので、そのままホワイトボードして使える。一方でステンレス板ロールやマス目入りホワイトボードシートは何か板のような土台となるものに貼り付けないとホワイトボードとして使えない。
また、ステンレス板ロールはマグネットがつけられるが、硬質塩ビ板とマス目入りホワイトボードシートはつけられない。
それぞれメリット、デメリットはあるのだが、今回はとにかくマーカーで書いて消せればよく、マグネット対応にはこだわらないこと、壁一面を埋めるためにコスト重視であることを考慮して、マス目入りホワイトボードシートに落ち着いた。
ホワイトボードシート貼り付け用の板
というわけで次はホワイトボードシートを貼り付けるための板を探した。
木材コーナーや発泡スチロールのコーナーをうろうろして見つけてきたのが以下の材料。
| 材料 | サイズ | 値段(円) |
|---|---|---|
| ファルカタ合板 | 5.5 x 910 x 1820 | 1,020 |
| スタイロフォームIB | 25 x 910 x 1820 | 990 |
| ウッドラック ザ スリム | 7 x 910 x 1820 | 1,350 |
| プラダン | 4 x 910 x 1820 | 500 |
ここは試作のためだけでなく、いざ壁に立てかけたり固定したりする時のことを想定しながら、立てても自重でたわんでしまわない程度の強度があるもの、そして何と言っても表面がフラットでホワイトボードシートを貼り付けられるものという観点で見ていった。
ファルカタ合板はいわゆる木の板である。ベニヤ板よりもしっかりしている印象で、のこぎりで切ればサイズ調整も簡単なのでいいなと思ったが、やはりそれなりの重さがあるのが難点。
スタイロフォームIBは断熱材として壁の中とかに使われているやつである。発泡スチロールのような感触の素材であり、軽い。加工もカッターナイフで簡単にできそうなのだが、ある程度の厚みがないとたわまずに自立することができない。
ウッドラック ザ スリムも同じく断熱材であるが、スタイロフォームよりやや硬質なようで、薄くてもたわんだりせず、扱いやすそうだった。値段は前の２つに比べると高め。
そして表を見た瞬間に結論は見えていたと思うが、プラダンにたどり着いた。 軽く、方向性があるためその方向に縦置きすれば丈夫でたわまない。 強いてデメリットをあげるなら、ホワイトボードシートを貼り付けた時に表面の小さな起伏の影響でマーカーで線を引いた時に若干波打ちするかもしれない。 しかし、軽さと安さが圧倒的だったため、まずはプラダンで試してみることにした。
試作用部材
ということで試作用に以下のものを購入した。
| 材料 | サイズ | 値段(円) |
|---|---|---|
| マス目入りホワイドボードシート | 788mm x 1,085mm | 407 |
| プラダン | 910mm x 910mm | 300 |
プラダンは試作用ということと、持って帰ることができるものということで半分のサイズのものにした。
試作
買ってきたマス目入りホワイトボードシートを両面テープでプラダンに貼り付けてみた。 はみ出してしまう部分はハサミでカット。
かなり雑な仕上がりだが、これでも十分にホワイトボードとして使える。 910mm x 910mmはかなり大きいので試作と言いつつ、実用的である。

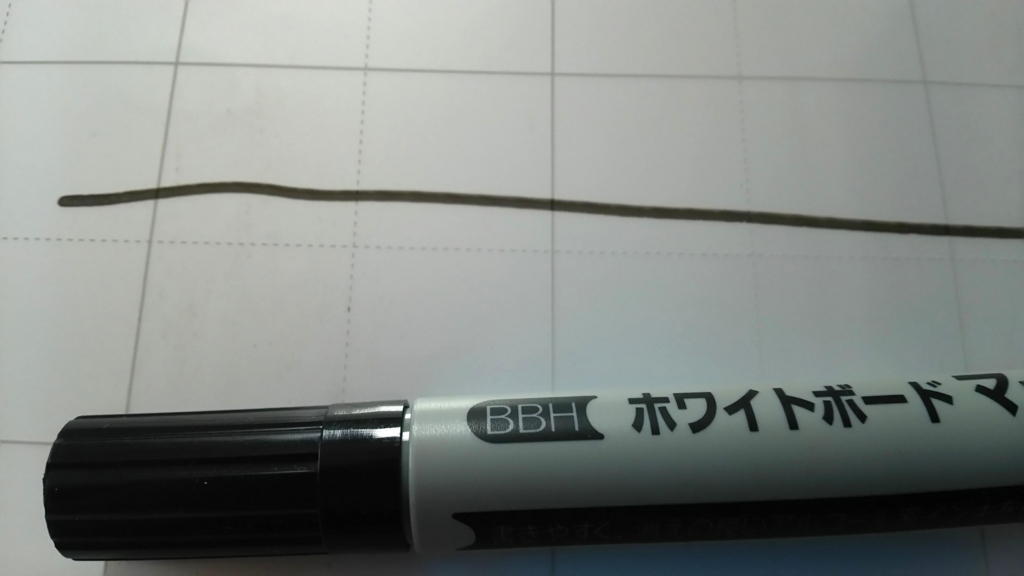

心配していたプラダンの起伏とはこういう感じのもの。 しかし、実際にマーカーで線を引いてみると、ボコボコした感触は少し感じるものの、線自体は全く波打ったりせず綺麗だった。
さらにこのホワイトボードを両面テープで壁に固定してみたが、意外としっかり固定されており、もうこれでいいかなと思ってしまうくらい、ホワイトボードとして十分に機能している。
まとめ
壁一面ホワイトボード化に向けた試作品を作ってみたが、プラダン＋ホワイトボードシートの組み合わせが安価で加工しやすく軽いという点でベストマッチだった。
本番の巨大ホワイトボードを後から作るつもりだったので試作は適当に作ったが、ホワイトボードシートが波打たないようにきっちり貼り付ければ、これだけで十分使えるものができる。910x910mmのホワイトボードはそれなりに本格的だし、1000円以内なら誰でも手軽に試してみることができると思う。 結構大きいにもかかわらず、軽くて楽に持ち運べるので、固定せずにいろんなところに置いて使っている。
次はいよいよ壁一面にこの自作ホワイトボードを敷き詰めるために、設計と部材発注を行ってから製作していく。
